CЕЙСМОУЗЕЛ

waterstop®

ГЕРМЕТИЗАЦИЯ ВВОДОВ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ
В СЕЙсМОАКТИВНЫХ ЗОНАХ

Сейсмозоны

Более 5% территории России занимают чрезвычайно опасные 8–9-бальные зоны по шкале Рихтера.
К ним относятся Северный Кавказ, Алтай, Саяны, Прибайкалье, Становое нагорье, Якутия и весь Дальний Восток, включая Камчатку, Сахалин и Курильские острова.

Проектирование узлов вводов инженерных коммуникаций с требованиями СНиП 2.04.01-85 п. 14.14 ставит проектировщиков в тупик: требования и описание есть, решения нет.
Компания IAAT разработала сейсмоузел ВАТЕРСТОП® Сейсмо-9, отвечающий всем современным требованиям.
В 2019 г. АТОМСЕЙСМОПРОЕКТ провел испытания сейсмоузла.

Экспертное заключение

Соответствует
требованиям ГОСТ 30546.1-98 и ГОСТ 30546.2-98 в части сейсмостойкости при сейсмических воздействиях интенсивностью 9 баллов по шкале MSK-64 при установке изделий на этажных отметках до +70 м (в том числе в зданиях и сооружениях атомных станций I и II категорий сейсмостойкости по НП-031-01).

Сохраняет
свою прочность, целостность и работоспособность во время и после задаваемых испытательных сейсмических воздействий.

Область применения ВАТЕРСТОП®

Сейсмоузел ВАТЕРСТОП® применяется для устройства вводов водопровода, канализации, теплотрассы, силовых и слаботочных электрокабелей в сейсмозонах

Все металлические части выполнены из нержавеющей стали. Сварочные швы обработаны и пассивированы.

При строительстве

Сейсмоузел ВАТЕРСТОП® сконструирован так, что позволяет установку в монолит не нарушая многоразовую опалубку. Предусмотрены крепления для жесткого фиксирования узла в армокаркасе. Установка мембран производится после бетонирования перед прокладкой рабочих труб.

При эксплуатации

Эксплуатация сейсмоузлов ВАТЕРСТОП® происходит по регламенту, описанному в паспорте изделия.

В узле используются стандартные отечественные материалы и комплектующие, которые заменяются по мере износа. Ресурс работы сейсмоузла – более 70 лет.

При ремонте

В случае разгерметизации узла, необходимо открыть ЗИП, достать и заменить защитные мембраны и крепеж. После снятия мембран, необходимо тщательно очистить резьбу нержавеющих шпилек, чтобы избежать заклинивания гаек. Разрушенные мембраны утилизировать в соответствии с требованиями к РТИ.
Скачать документацию

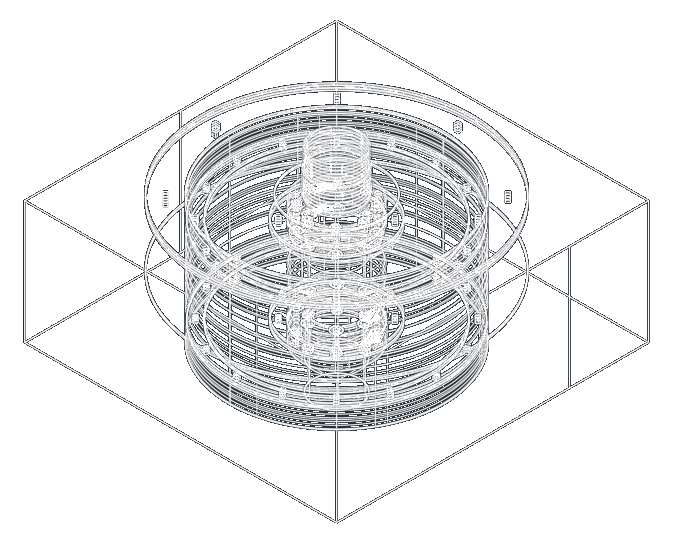

Конструкция сейсмоузла ВАТЕРСТОП®

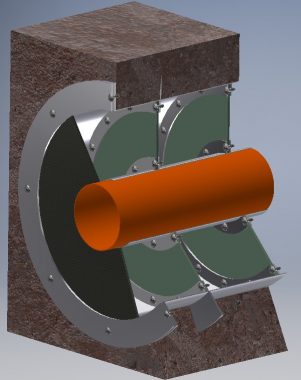

В каждом узле предусмотрены две рабочие и одна защитная мембрана. Рабочая мембрана выполнена из эластомера и воспринимает сейсмические нагрузки 9 баллов. Защитная мембрана не позволяет острым камням нарушить целостность рабочей мембраны. Рабочая труба, находясь в герметичном состоянии может перемещаться внутри гильзы, сохраняя герметичность ввода.
  • ВАТЕРСТОП® обеспечивает 100% герметичность ввода в условиях резких колебаний.
  • При испытаниях, сейсмоузел ВАТЕРСТОП® Сейсмо-9, был нагружен давлением, имитирующим его погружение на отметку -2.0 м ниже уровня земли. Воздействие синусоидальных вибраций в диапазоне частот от 5 — 35 Гц с ускорением 2 м/с², сейсмических нагрузок интенсивностью 9 баллов по шкале MSK-64 доказало работоспособность сейсмоузла при установке на этажных отметках до +70 м.
  • Испытания сейсмоузла ВАТЕРСТОП® доказали его соответствие требованиям применения в зданиях и сооружениях атомных станций I и II категорий сейсмостойкости по НП-031-01.
seismo-1
Скачать BIM модель

Видео о сборке
сейсмоузла WATERSTOP®

Проиграть видео

Преимущества ВАТЕРСТОП®

Технологичность

не вызывает сложностей при монтаже вводов на объекте.

Интегрированность

оснащен датчиками беспроводной передачи сигналов о протечке или разгерметизации рабочей трубы.

Импортозамещение

состоит из компонентов отечественного производства.

Проектирование

для удобства проектирования, разработаны BIM-модели всего семейства сейсмоузлов. Это позволяет исключить любые конфликты в строительных конструкциях и ускорить проектирование.

ресурс

Ресурс работы сейсмоузлов более 70 лет

гарантия

Фирменная гарантия IAAT - 5 лет.

Скачать BIM модель

Видео об испытании
сейсмоузла WATERSTOP®

О КОМПАНИИ IAAT

ООО «Игорь и Андерс Эдвэнсед Технолоджи» – инжиниринговая компания. Мы специализируемся на разработке и производстве комплектующих для герметизации вводов инженерных коммуникаций любого назначения.

  • За 12 лет успешной работы, реализованы технические решения для всех видов коммуникаций диаметром от 10 до 1600 мм, работающих на отметках от – 50 м под землей и под водой, до +70 метров в сейсмозонах, при температурах от -50°С до +200°С
  • Ресурс любых изделий IAAT превышает 70 лет и не отличается от срока службы здания.
  • Фирменная гарантия IAAT — 5 лет.
  • Более полутора тысяч объектов всех отраслей промышленности, транспортной инфраструктуры, энергетики, нефтегазовой отрасли и объектов ЖКХ используют комплектующие IAAT. Рекламаций нет.
  • Каждый запрос обрабатывается индивидуально и производится в кратчайшие сроки: 7-14 дней.
  • Все изделия производятся из нержавеющей стали, испытываются в гидравлических стендах на 10-ти кратные нагрузки, проходят ОТК, после чего упаковываются и отгружаются. Продукция сертифицирована.
  • Логистика IAAT обеспечивает доставку продукции в любую точку страны.

Компания IAAT открыта к любому взаимовыгодному сотрудничеству с партнерами, работающими в рамках высших мировых технических стандартов.

РЕАЛИЗОВАННЫЕ ПРОЕКТЫ

astrakh

Астраханская ГРЭС

Астрахань

turk

Турецкий поток

АНАПА

yamal3

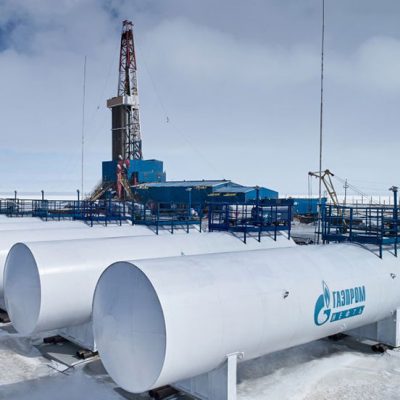

Буровая газпром

Ямал

m110

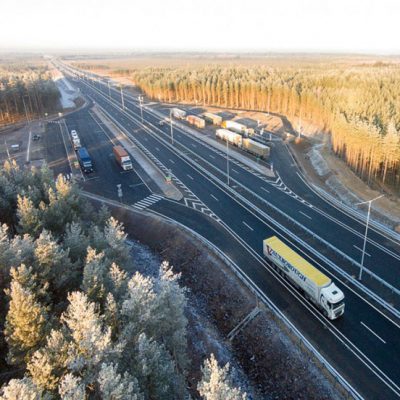

Трасса М-11
